取付概略
この資料は、取り付けに関するおおまかな流れについて記載しています。製品に同梱する説明書は殆どの工程を省略せず掲載し、説明文も細かく記載しますのでご安心下さい。つきましては、この概略を公開する場合には以下の注意書きを必ず書き添えてください。
これらの説明は、「取り付けに関するおおまかな流れ」を紹介したもので、実際の製品には工程を省略せず掲載し、説明文も細かく記載しておりますのでご安心下さい。具体的には、車体からメーターユニットを外す方法、メーターユニットの分解方法、指針の取り外し方、ゲージのセッティングの仕方、指針の戻し方と調整方法までを図解入りで紹介します。また、重要な工程や説明書ではわかりづらいと思われる工程に関しては動画にてご紹介予定です。
製品に同梱の詳細な説明書に沿って作業した場合、およそ60〜90分ほどで作業は完了します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/i090fc5e9eeab365e/version/1443088150/image.jpg)

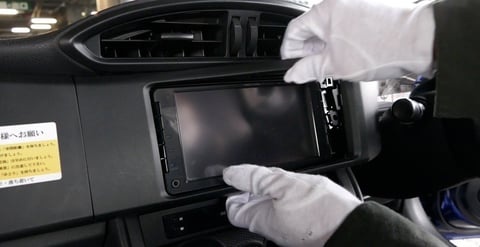

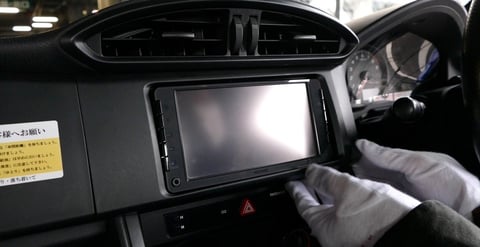

01.液晶モニター周囲のパネルを外します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/i5906f9c3a7782dc9/version/1443088179/image.jpg)
02.隙間にヘラなどを差し入れて引き抜くだけで外れます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/i008eef7dd121bae9/version/1443088208/image.jpg)

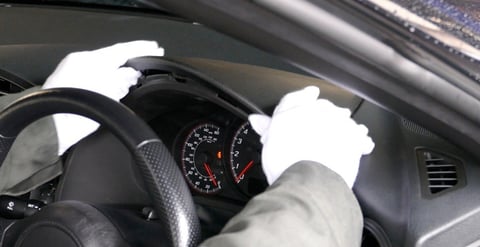

03.ネジ一本を外し、メーターフードを外します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/ia8167cbaed60c5b9/version/1443088243/image.jpg)

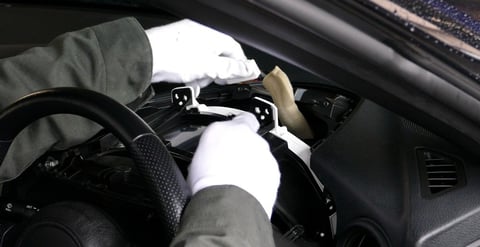

04.メーターユニット裏側のコネクタを外し、メーターユニットを車体から外します。
ここから以降は室内での卓上作業となります
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/iac5680f04b7692ed/version/1443088535/image.jpg)

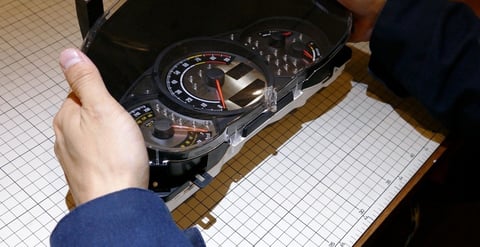

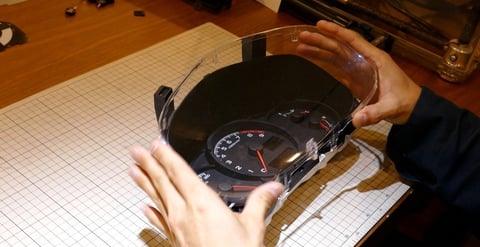

05.透明アクリルカバーを外します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/id1197451e060c661/version/1443088574/image.jpg)

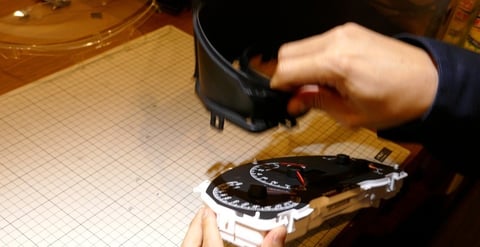

06.黒い樹脂性ベゼルを外します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/i6c03a0aefc8ea031/version/1443088598/image.jpg)

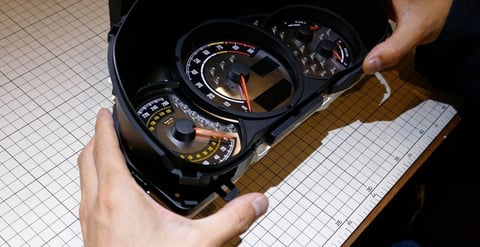

07.全ての指針を外します。外し方のコツは製品同梱の説明書に詳しく記述しています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/i4068da6af4e517a7/version/1443088620/image.jpg)

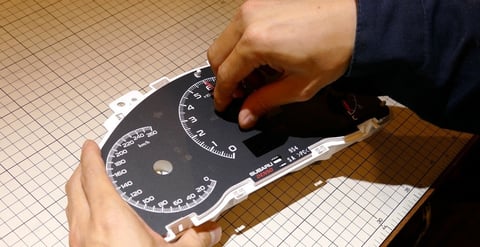

08.純正のゲージパネルを外します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/i84aef16a363874e9/version/1443088647/image.jpg)

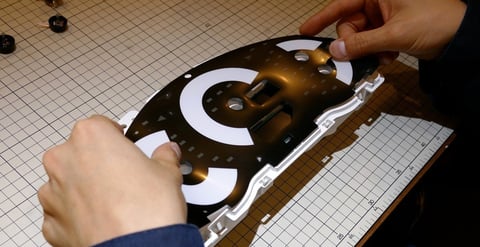

09.製品に同梱の「イルミネーション拡散パネル」を取り付けます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/i7dbbb9482589cfe8/version/1443088683/image.jpg)

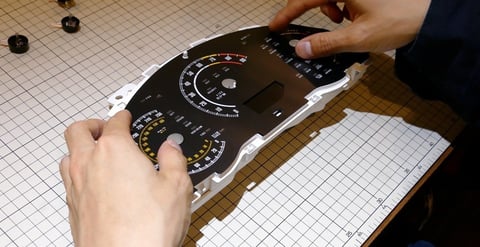

10.Indicator製のゲージパネルを取り付けます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/iea98a62c7dc49f62/version/1443088717/image.jpg)

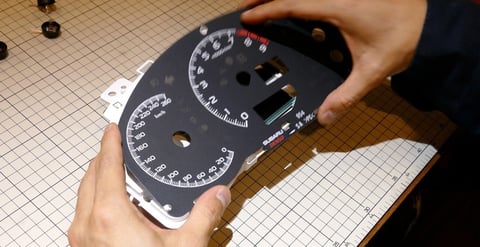

11.メタルパネルを装着します。ニードルキャップを同時装着の場合はこの工程で装着します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/i2af9999bedbb2ba2/version/1443088750/image.jpg)
12.各指針を戻します。指針の調整方法は製品同梱の説明書に詳しく記述しています。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/i70e8e60216815296/version/1443088773/image.jpg)
13.黒い樹脂性ベゼルを装着します。メタルリングを同時装着の場合はこの工程で装着します。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/if54a4ba08264fdcf/version/1443088797/image.jpg)
14.透明アクリルカバーを装着し、車体に戻ります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=480x10000:format=jpg/path/s63962cc0a5e486c6/image/i9fcb12e220e91f5d/version/1443088822/image.jpg)

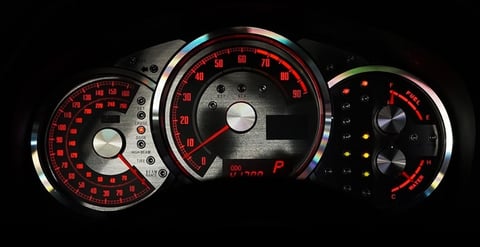

15.04の工程から逆の手順でメーターユニットを戻して完成です。(警告灯の表記につきましてはこちらの対照表をご覧ください。)
